Переключатели ПГК – переключатели галетные керамические, их еще называют галетники, коммутируют цепи сигнализации и управления с напряжением до 350В, силой тока до 3А и коммутируемой мощностью до 70Вт. Переключатель обеспечивает поворотное переключение контактов, расположенных на галетах (платах) в количестве от 1-й до 4-х, в положениях от 2-х до 11-ти и в направлениях от 1-го до 16-ти. Способ крепления – фиксация в отверстии с помощью резьбы оси и гайки переключателя.
Переключатель галетный керамический ПГК состоит из фиксатора переключений и галет (плат). Фиксатор переключений закрепляет положения и ограничивает движение подвижной части переключателя. Штырь фиксатора переключений вставляется в отверстие, тем самым определяет число положений. Число положений можно сделать больше или меньше в зависимости от количества отверстий в фиксаторе и расположения штыря.
Каждая галета состоит из подвижной части – ротатора и неподвижной части – статора. На ротаторе закреплены переключающие пластины с выступами. На статоре закреплено 12 лепестков по окружности через 30 градусов. Длинные лепестки контактируют с переключающей пластиной постоянно, а короткие лепестки контактируют при переключении.

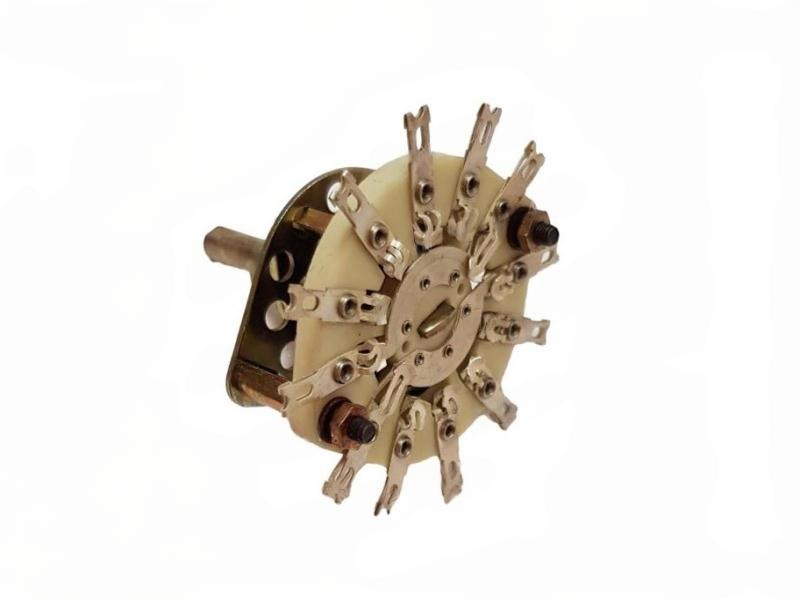

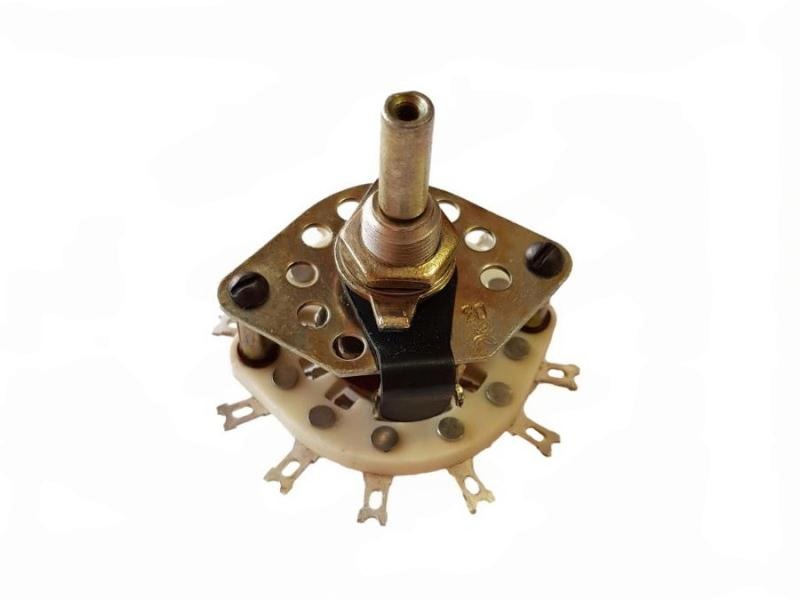

Препеключатель 5П2Н
• 2 направления
• 2 переключающие пластины
• 2 переключаемые цепи
• 2 длинныx лепестка
• 10 коротких лепестков
•При наличии двух переключающих пластин максимальное количество положений – 5
